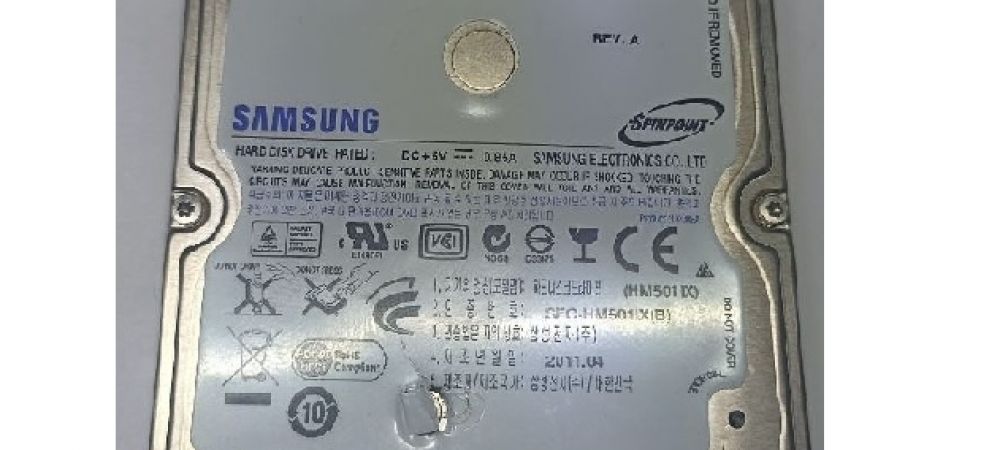

Поступил SAMSUNG HM501IX 500 GB USB из внешней коробки. Стучит головками, нужна информация.
Первым делом переделали плату электроники в Sata интерфейс, та как USB мостик, пропускает не все команды. Обратили внимание на неровно наклеенную наклейку, у этого семейства максимальная модель 640 Гб и 4 головки чтения записи. У данного накопителя 4 головки чтения записи, но емкость 500 Гб, скорее всего это “рефабр” (отремонтированный накопитель с получившейся меньшей емкостью, возможно на заводе).
После проведения диагностики, выяснилось, что у накопителя не исправен блок магнитных головок. Согласовав работы с клиентом, приступили к подбору донора, оказалось, что именно таких доноров не так и много (семейство М7Е c платой S3M), всего 2 штуки с нужным количеством голов.
Вскрыв накопитель, видных на взгляд запилов обнаружено, не было. Поменяли блок магнитных головок на донорский. Попробовали запустить, накопитель просто стучал головами, не цепляя серво разметку, как будто головы и не меняли. Решили пробовать запустить накопитель по одной из системных головок, перебирая их в карте голов. По 0й головке стук, по 1й головке прочитал нужные модули и дал готовность по регистрам, быстро сохранили служебную информацию. Создали задачу и начали проверять чтение пользовательской поверхности по головам. Скрипя и скрежеща, накопитель читал только по 1 и 2й головкам. Судя по звукам, по не читающим головкам был микрозапил, натыкаясь на него накопитель, издавал их. Было принято решение отрезать не читаемые головы, чтобы микрозапилы не увеличивались и не распространяли магнитную пыль по гермоблоку. Накопитель при этом “усыпили” не отключая питание, чтобы потом не стартовать его с нуля.
Когда поставили обрезанный блок головок назад, и попытались читать этими головками, они практически не читали! Вся работа была проделана, предельно аккуратно и не первую сотню раз, но факт есть факт. Обдумав варианты, решили перезапустить накопитель с нуля. Запустив его, сразу попробовали читать, головы читают!
В общем, в первый день, удалось запустить накопитель и вычитать поверхность, только по 2м головам, и то с постоянным наблюдением за процессом. На поверхности было много микрозапилов в разных местах и приходилось “перепрыгивать ” эти зоны, потом дочитывать их спереди и сзади.
На второй день думали, как поступить, чтобы дочитать по откушенным головам. Взгляд упал на родной блок головок, там эти головы откушены не были, накопитель в готовности и “спит”, решили пробовать. Переставили головы обратно, и попробовали почитать в середине пользовательской поверхности, накопитель пару раз стукнул, поскрежетал и начал читать!
Читалась 0я голова, с большими прыжками, при натыкании на не читаемый сектор, дабы не убить голову. Через какое то время, большую часть поверхности удалось вычитать. Оставался кусочек в начале раздела, была надежда, что туда попадет MFT таблица. Начав читать этот кусок, стало ясно, таблица не будет вычитана, начало раздела начиналось с 3й не вычитанной головки, а не как у всех накопителей с 0й. У самсунгов такое встречается часто…
Оставалась одна не вычитанная головка номер 3. Так же попробовали почитать ей с середины, что то не устойчиво и зависаниями читалось. Так или иначе, удалось вычитать примерно половину по ней, накопитель завис и “засвистел”. Попробовали его запустить еще раз, накопитель стучал, в готовность не выходил не по одной из головок. Донор оставался один не вскрытый и полностью рабочий, очень не хотелось его убивать.
Собравшись мыслями, почитали свои записи, по совместимости головок от разных семейств, оказывается, такая же задача уже была, и был подобран донор из соседнего “семейства”! Проверив наличие, был найден подходящий вариант, переставлен блок головок. Накопитель запустился без особых проблем, сразу начали читать начало раздела и таблицу MFT (без нее не получится восстановить структуру корневого каталога). Вычитав большую часть таблицы, накопитель наткнулся на очередной не читаемый сектор, потерял готовность и застучал. Повторив попытку, дочитали таблицу, сделали логический разбор, увидели структуру раздела. Сразу начали читать нужную информацию по этой головке. Прочитав процентов 10, накопитель “завис” и запустить по системным головкам 0 и 1, уже не смогли.
Головки, попадая на микрозапилы (царапинки на поверхности блина), сами царапаются и повреждаются, теряя свою работоспособность.
На время отвлеклись от этого заказа. Взявшись снова за него, вспомнилось, что у более-менее “свежих” самсунгов, бывает копия служебной информации, лежит не только по 0 и 1й головкам, но еще и по 2й головке. Проверив данную мысль, удалось запустить накопитель по 2й головке, поменяв карту, почитали еще по не дочитанной 3й голове. Хватило это на несколько десятков процентов, потом опять отвал и уже даже по 2й головке не запустился. В итоге получилось вычитать почти полностью всю информацию!
Из 22822 файлов, поврежденных, всего 610, и часть из них видео, которое открывается и просматривается.
