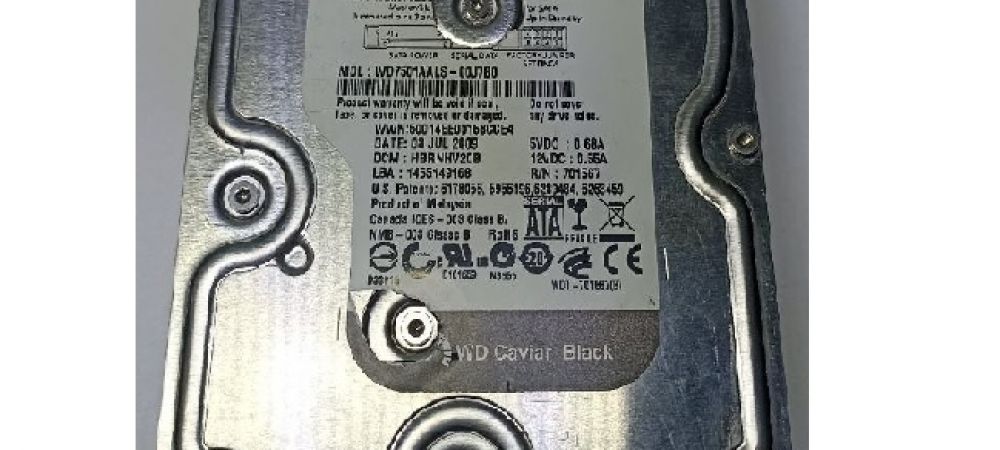

Поступил WD7501AALS-00J7B0 750 GB Sata 3.5” (Mars), не раскручивает двигатель, не определяется, нужна информация.
После диагностики выяснилось, что плата электроники не исправна, причем пзу на ней масочное, т.е микросхемы пзу на плате нет, она интегрирована в процессор, а в пзу родная карта голов и версия фирмваре. Так как полная 6ти головая модель имеет объём 1Тб, то наша 750ка имеет 5 голов, одна или отключена или отсутствует физически в блоке головок. Так вот чтоб не гадать какая из голов отсутствует в карте, очень хотелось вычитать родное пзу с процессора, напруги все на месте, ничего не выгорело на глаз, но не через интерфейс не через терминал этого сделать не удалось. Проанализировав ресурсы с других 750ок, выяснилось, что карта голов у них практически универсальная, нет либо самой нижней головы, либо следующей за ней по очереди. В итоге подобрали такую же плату донор, и кратковременно включили, послышался посторонний звук. Гермоблок накопителя был не вскрыт, поэтому с большой вероятностью, думали, что проблема только в плате электроники.
Согласовав с клиентом вскрытие накопителя, принялись за дело. Взору представилось, то, что меньше всего хочешь видеть внутри гермоблока накопителя.

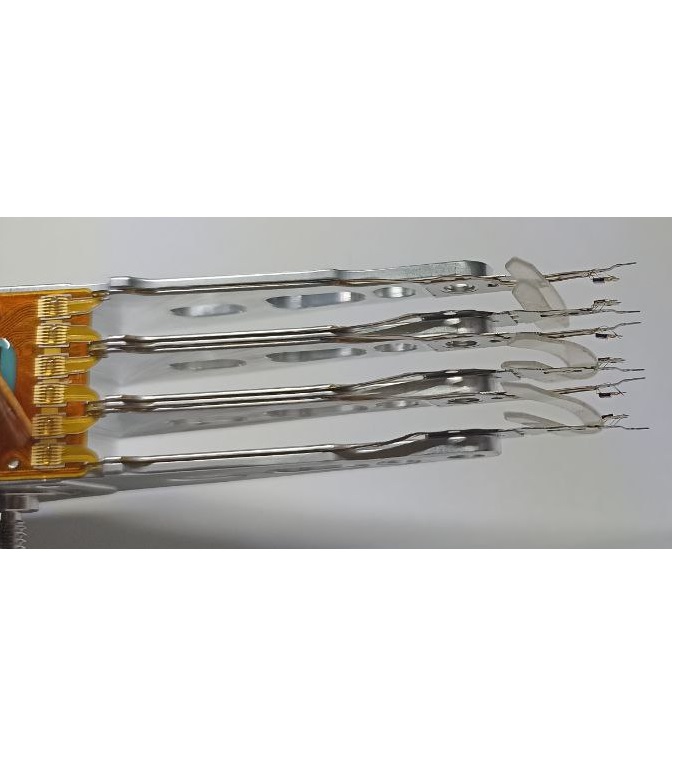

Головы на внешней парковке, но слайдеры отогнуты от станины, крепящие его элементы загнуты. “Отличный” накопитель, для восстановления данных, плата сгорела, головы вывернуты, на блинах микрозапилы от этих голов!
Так как клиент принес два винта WD 750Гб и оба черные (но разные семейства), он вероятнее всего пробовал переставить рабочую плату вместо не рабочей, с целью “ а вдруг”. А на не исправном накопителе в момент выхода платы из строя, головы не дошли до парковки и остались на блинах, прилипнув к ним, и при попытке исправной платой раскрутить двигатель, их сорвало, при этом погнув подвесы голов. НО! это только предположения. В общем, блок магнитных головок не исправен, они физически вывернуты и этими головами шоркало по поверхности блинов.
Сообщили не приятную информацию клиенту, сразу предупредив, что если вообще и получится достучаться до пользовательской информации, то будут поврежденные файлы от микрозапилов. Обдумав, клиент дал согласие на работы с донором.
Подобрали накопитель донор 750Гб с наиболее часто встречающейся у них картой голов. Была и полная модель, но он полностью рабочий и не вскрытый, а этот был уже вскрыт, да и доноров всего 3шт. Переставили блок магнитных головок на пациента, поставили так же плату с донора. Включили, накопитель постучал и погасил двигатель, прогрузив оверлеи, снова стартанули накопитель по одной из системных головок, накопитель “пошкрябав” дал готовность, быстро проверили доступ к служебной информации и скопировали ее. Далее из сохранённой служебки, собрали родное пзу и модули. Записав собранное пзу в плату электроники, попробовали запустить накопитель штатно, постучал и погасил двигатель.

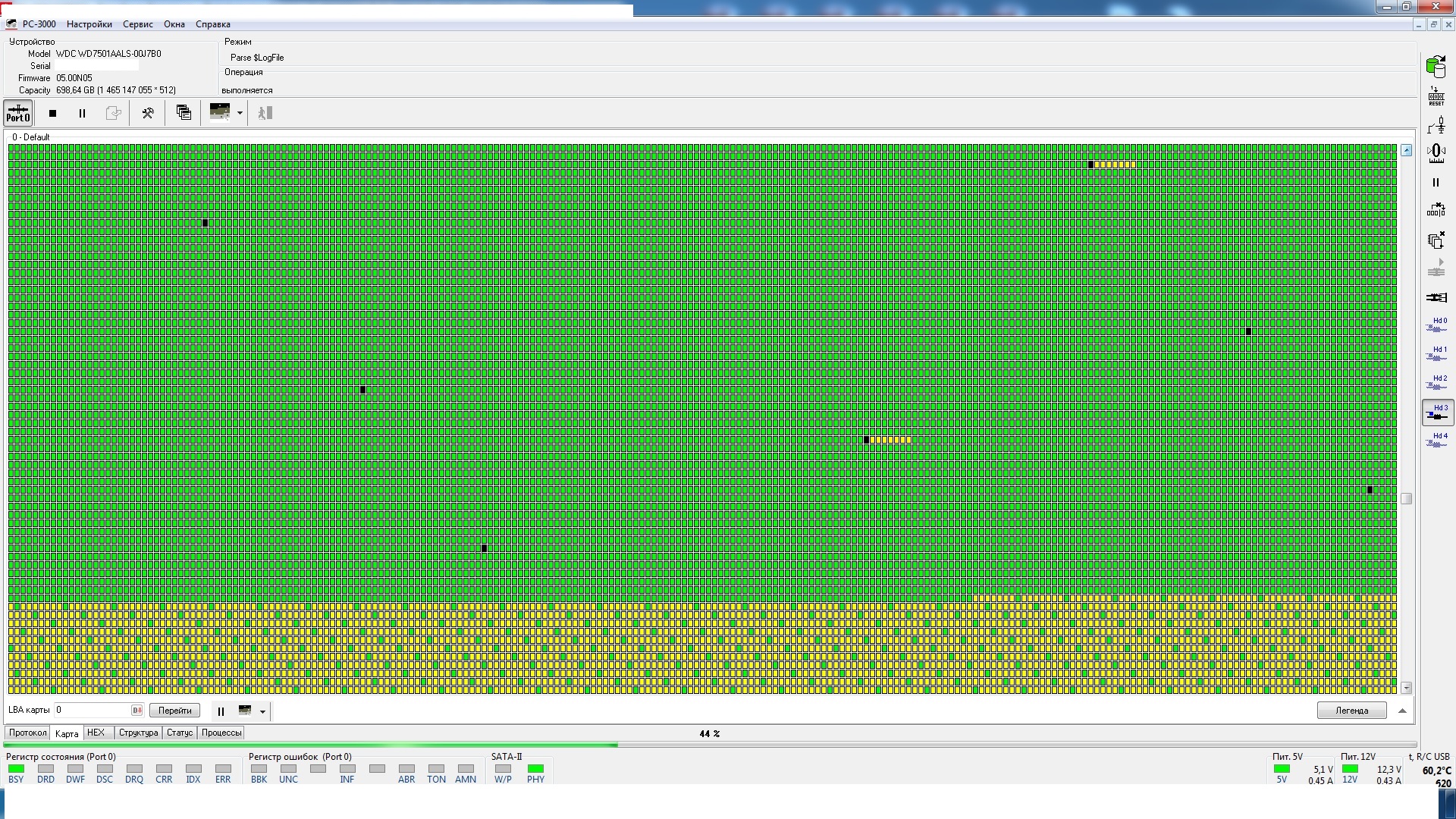

Почитав свои старые записи, нашел запись, что вычитывал такой же накопитель “Mars” с донорскими головами. И получалось его читать только по одной голове за раз! Попробовали запустить накопитель, для чтения по одной голове. Проверив доступ к пользовательской информации, убедились, что сектор прочитался! Быстро создав задачу, и построив карту голов, принялись к вычитыванию всего объёма накопителя по одной голове, по порядку, начав с 0й. Прочитав начало, решили проверить количество разделов, с целью выявить, где находится таблица MFT и читать только нужное.

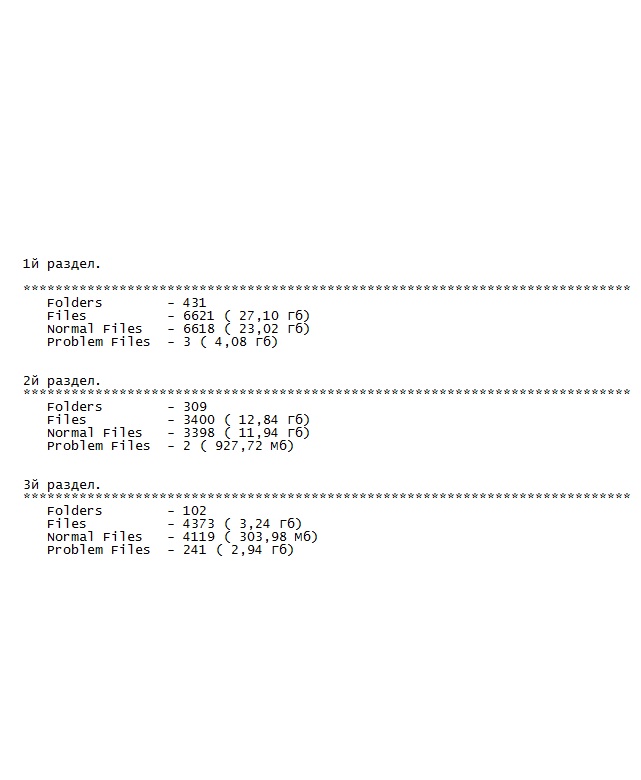

Определили, раздела целых три! В общем, принято было решение, прочитать всю поверхность по каждой голове, с большими прыжками при попадании на не читаемую область. После данной процедуры, принялись вычитывать начало каждого раздела и искать таблицы MFT для них. Начало - середина диска, а соответственно 1й радел с операционной системой и 2й раздел с доками и фото, были не сильно повреждены микрозапилами, а вот ближе к концу разделу хорошо досталось.
Но на этом разделе, информации было совсем мало и она не сильно важна. Почти без потерь получилось вычитать самую важную информацию и частично повреждённую информацию с последнего раздела.
Клиент доволен, нам отличный опыт и еще один пример, что “не попробуешь, не узнаешь”
